經濟實用，能夠滿足大部分工況與輕微腐蝕性液體測量，主要應用有：

●　雙氧水裝置的氫化尾氣凝液接受罐、堿蒸發器液位；

●　電解車間水位槽罐液位；

●　工業裝置各種儲水罐液位。

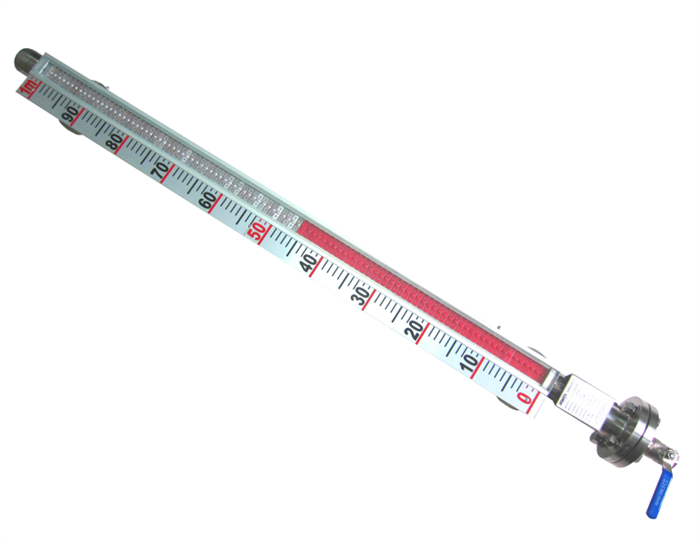

　　Flap-11S經濟型磁翻板液位計采用304不銹鋼材質，能夠適應大部分普通工況與輕微腐蝕性液體的液位測量，其最突出特點是經濟實用。浮筒采用直徑51mm/57mm的優質304無縫不銹鋼管，避免了普通鋼管易造成的泄漏、耐壓不足、外形不美觀、壽命較短等缺陷，并引入創新生產工藝、全流程化生產管理和檢測，提高了產品的可靠性。
　　磁翻板液位計是基于連通器和磁性耦合原理實現液位的實時測量。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。
　?。?）顯示器面板加寬設計，使可視角度大大增加，可視距離可達60米，標尺刻度和數字更加粗大清晰，外形美觀大氣。；
　?。?）防護等級可選IP65、IP66/IP67，超過國標IP54要求。
　?。?）配套的磁開關和干簧管遠傳變送器通過SIL2/3認證和隔爆、本安雙重防爆認證。
　　（4）采用304無縫不銹鋼管，經濟實用。

適用液體	密度	0.45～2g/cm3
適用液體	粘度	≤200cP

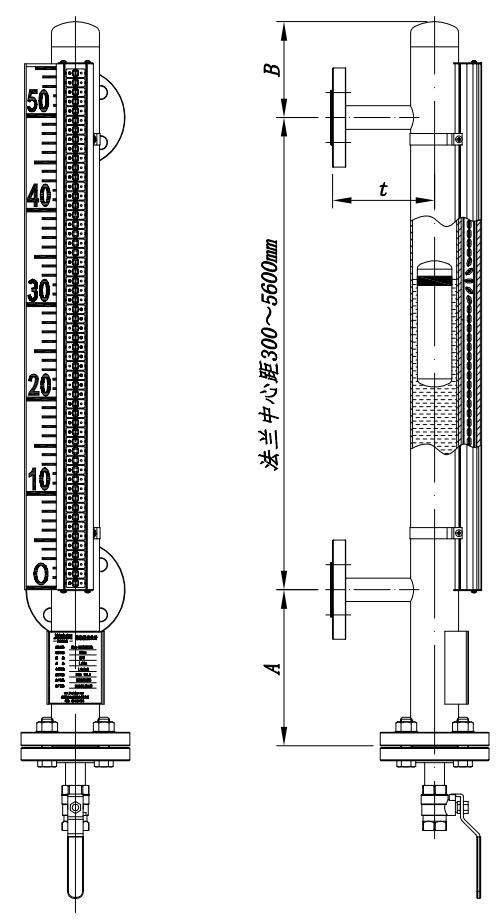

測量參數	量程	單段200～5600mm，多段結構可達20m或以上
測量參數	精度	±5mm或±10mm
材質與規格	浮筒	304材質,Ф51/φ57，壁厚根據壓力和溫度
	浮子	304、316L可選
	翻板指示器	全鋁翻板，PA66尼龍翻板，蓋板有玻璃（標配）、亞克力板可選
工作環境	過程壓力	真空～10MPa
	過程溫度	-40～350℃
	環境溫度	-40～80℃
信號輸出	開關信號	磁開關：220V AC 3A，SPDT
信號輸出	連續信號	干簧管遠傳變送器：4～20mA
過程連接	連接方式	法蘭，尺寸根據客戶要求
過程連接	過程材質	304
端部配件	上端排氣	標配平焊帽，可根據要求配置法蘭、旋塞、1/2"NPT球閥
端部配件	下端排污	標配1/2"NPT球閥，可根據要求配置法蘭、旋塞
附加裝置	蒸汽夾套	根據客戶要求定制
	電加熱	根據客戶要求定制
	保溫/隔熱	橡塑棉、石棉、聚酯纖維
	真空夾套	防霜，應用于溫度小于-5℃場合
安全認證	SIL認證	SIL2（HFT≥0)/SIL3（HFT≥1)
	防護等級	IP65、IP66/IP67
	防爆等級	隔爆型：Ex d IIC T6 Gb（磁開關和干簧管遠傳變送器）本安型：Ex ia IIC T6 Ga（磁開關和干簧管遠傳變送器）
