超聲波液位計液位測量軟件的框架
2019-04-13
超聲波液位計液位測量一般采用的是時間差的方法。在整個測量系統的構建過程當中，一個清晰明了的框架，能夠減少開發冗余，提高開發效率。為更好地了解，本文就超聲波液位計液位測量軟件的框架簡要介紹如下。
超聲波是一種縱向波，經過介質表面反射回波。通過軟件計算來回的時間差，根據聲速計算距離值，如下公式：
從軟件實時性的角度上看，由于在觸發、采樣和濾波需要的時間要求比較高，將這些部分分別獨立，將更能給予這一部分更多的MCU執行時間，同樣也增加了液位測量的實時性和準確性。
以上就是“超聲波液位計液位測量軟件的框架”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
超聲波是一種縱向波，經過介質表面反射回波。通過軟件計算來回的時間差，根據聲速計算距離值，如下公式：

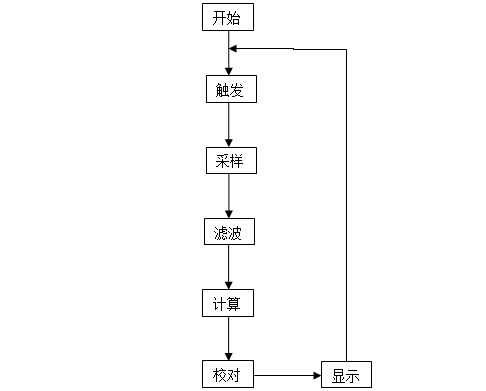

其中，Ts是采樣時間，C是聲速，WavOffSet是時間差。以上只是一次測量的結果，如果在不同的環境中，測量的結果可能會有一定的波動。這種情況下，就需要一個良好的框架來保證測量的準確性和實時性。計為超聲波液位計液位測量采用如下框架：
上述框架中，軟件的邏輯劃分清晰明了，上一級的輸出接下一級的輸入，兩級之間相互獨立，互不影響。在每一級的邏輯流程當中，又可以劃分成若干個子級，提高了軟件耦合性。同時，軟件邏輯處理和優化也相應地提升了一個層次。將邏輯塊按流程劃分后，使得每一部分的分工更加細致，邏輯更加嚴密，從而大大提高了軟件的可靠性，降低了潛在風險。
在軟件冗余方面，該設計由于劃分了比較明顯的邏輯界限，使各個模塊之間相互獨立，通過小部分變量傳參，從而大大降低了冗余，使結構簡化。由于冗余的減少，從而使一次的編寫，多次的調用成為了可能，大大提高了開發的效率。從軟件實時性的角度上看，由于在觸發、采樣和濾波需要的時間要求比較高，將這些部分分別獨立，將更能給予這一部分更多的MCU執行時間，同樣也增加了液位測量的實時性和準確性。
以上就是“超聲波液位計液位測量軟件的框架”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2019年4月13日發布）
