振棒料位開關

Tube-11防爆型振棒料位開關

通過CE和本安、隔爆雙重防爆認證，隔爆：Ex d IIC T6～T1 Gb, Ex tD A21 IP66 T80～440℃；本安：Ex ia IIC T6～T1 Ga,Ex iaD 20 T85～450℃。

產品概述
工作原理
產品特點
技術參數
產品應用

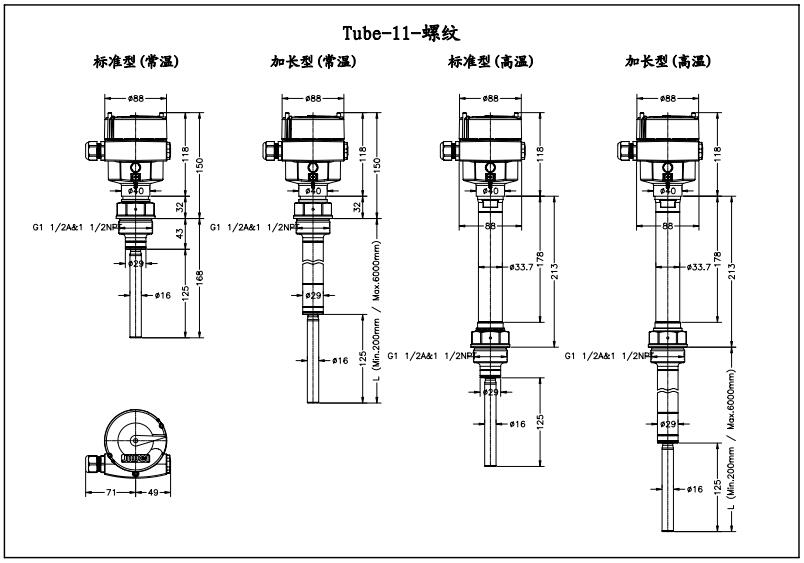

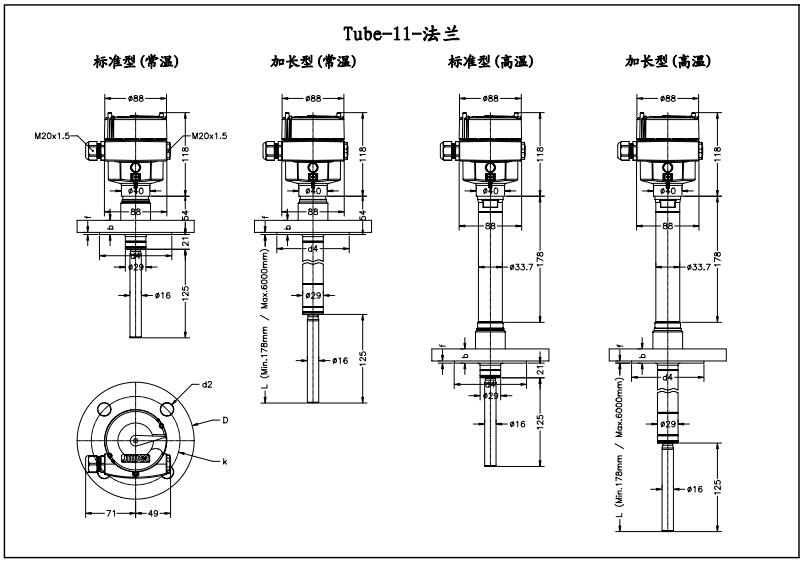

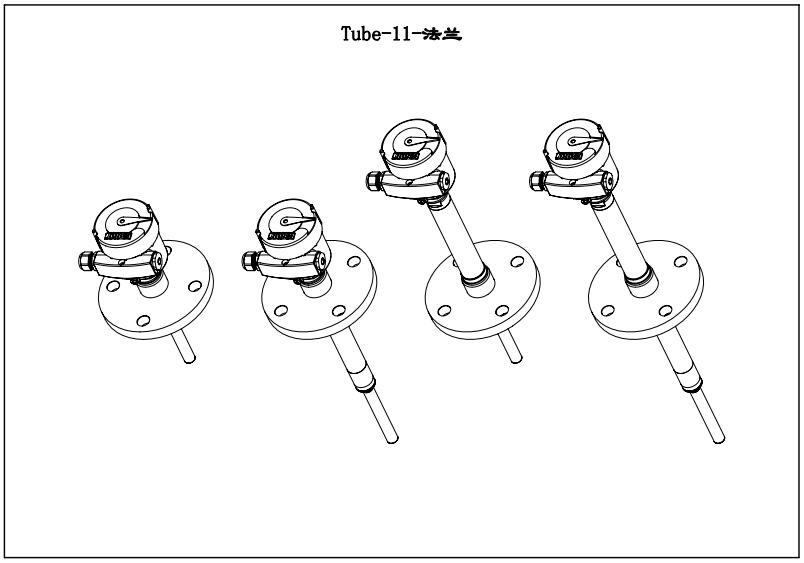

產品尺寸
訂購選型

　　Tube-11防爆型振棒料位開關同樣采用國內首創雙管設計結構，產品主要用于具有爆炸性危險場合的顆粒狀固體料位測量，最低測量密度可達0.02g/cm3，能夠滿足絕大部分顆粒狀料位的現場測量要求。產品性能指標居于行業前列，具有極高的可靠性。
　　Tube-11防爆型振棒料位開關的振動探頭采用獨特的內外嵌套設置的雙管設計，通過內外振動管的諧振頻率調節到完全一致，使得產品具有極高的檢測靈敏度和可靠性，最低測量密度可達0.02g/cm3。產品采用壓電器件實現振動的驅動與檢測，使內外管在完全一致的諧振頻率下產生共鳴。當振動棒與被測物料接觸時，接觸物料的外管諧振頻率發生變化，從而破壞內外管的共鳴條件，使得振動探頭的振幅明顯減小，壓電檢測器件輸出信號幅度也隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。
　　(1)雙管的探頭設計，國內首創
　　(2)檢測靈敏度高，最小允許介質密度0.02g/cm3，而超高溫型（氣/水冷卻）的過程溫度可達400℃，適用于絕大部分固體顆粒
　　(3)耐高溫設計，過程溫度可達250℃，而超高溫型（氣/水冷卻）的過程溫度可達400℃，行業領先
　　(4)豐富的自診斷功能，能準確定位故障信息
　　(5)有效防止掛料，避免誤報警，安裝簡單，無需校準
　　(6)為做到絕佳的密封效果，防護等級高達IP66/IP67，并通過國家權威機構測試
　　(7)為了保證產品質量，均采用進口元器件，以保證高溫和惡劣環境下儀表依然可靠運作
　　(8)通過CE和隔爆本安雙重防爆認證和氣體粉塵防爆認證，其中隔爆：Ex d IIC T6～T1 Gb, Ex tD A21 IP66 T80～440℃；本安：Ex ia IIC T6～T1 Ga,Ex iaD 20 T85～450℃。

適用物料	介質類型	顆粒狀固體物料^①
適用物料	介質密度	≥0.02g/cm3
探頭參數	振動頻率	接近360Hz
	探頭長度	125mm
	探頭直徑	16mm
開關延遲	接觸物料	0.5s
開關延遲	沒有物料	1s
電源	繼電器輸出型	20～253V AC/20～72V DC
	二線制型	10～36V DC
	最大功率消耗	8VA（AC）；1.5W（DC）
信號輸出	繼電器	雙刀雙擲，5A/253V AC/24V DC
信號輸出	二線制	8mA/16mA，報警<2.3mA
工作環境	過程壓力	-1～16bar
	過程溫度	常溫-50～150℃，高溫-50～250℃，超高溫-50～400℃
	環境溫度	-40～80℃
	儲存和運輸溫度	-40～80℃
冷卻規格和參數 (只適用于Tube-11超高溫型)	冷卻進氣管	6×4規格(外徑6mm)PU氣管
	冷卻氣壓	0.8Mpa
	冷卻氣體最小流量	需調試^②
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	二線制型	類別III，級別II
安全認證	防護等級	IP66/IP67
	防爆等級	隔爆：Ex d IIC T6~T1 Gb, Ex tD A21 IP66 T80~440℃；本安：Ex ia IIC T6~T1 Ga,Ex iaD 20 T85~450℃
	CE	LVD證書和EMC證書
材質	外殼	鋁合金、塑料、不銹鋼
	接地端子	316L
	過程連接	316L
	探頭	316L、318 S13
	過程密封	克林格C-4400墊片
