超聲波液位計使用說明（附圖）

2019-03-01

　　Uson-11超聲波液位計是一種經濟型液位測量儀表，其采用無接觸式測量法測量，具有安全、高效、清潔、精準、壽命長、穩定可靠、安裝維護方便等特點，在污水處理、化工、火電廠、海洋運輸等工業環境中大型儲罐、槽罐、油罐，或者小型容器或料罐等各種槽池的連續性液位測量方面有著廣泛應用。為幫助儀表用戶更好地使用超聲波液位計，本文以Uson-11超聲波液位計為例，對超聲波液位計的使用說明如下。
　　一、超聲波液位計的結構

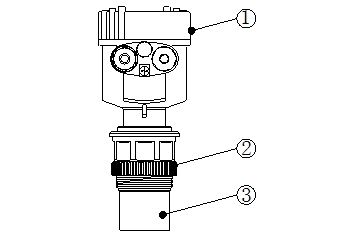

　　如圖1所示，Uson-11超聲波液位計的結構主要由①鋁合金殼體，②鎖緊螺母，③換能器等部件組成。

超聲波液位計使用說明（附圖）

圖1超聲波液位計結構圖

　　二、超聲波液位計安裝方法及注意事項

　　1．安裝前請再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

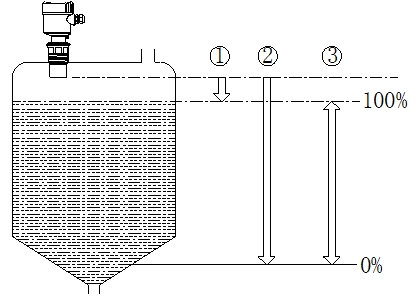

　　2．超聲波液位計的測量范圍（工作范圍）和最大的測量間距有所不同，具體如圖2所示（①為滿，②為空（最大測量間距），③測量范圍）。

超聲波液位計使用說明（附圖）

圖2超聲波液位計測量示意圖

　　3．超聲波液位計在不同形狀儲罐（溝槽、拱形罐、錐形罐）下的安裝位置

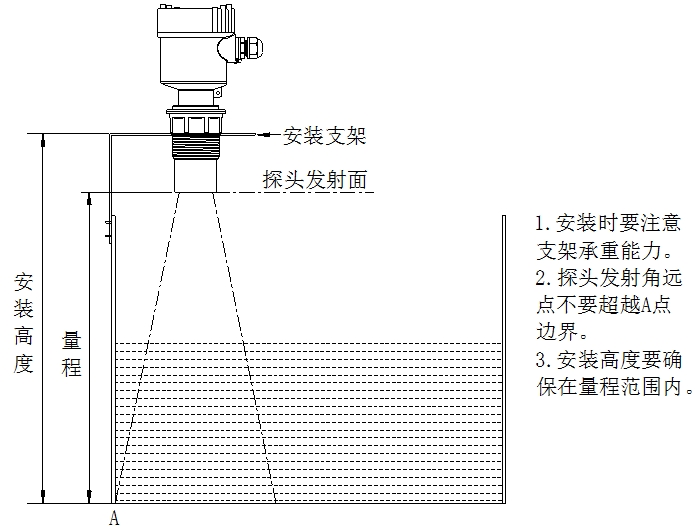

　　①溝槽安裝示意圖
　　溝槽儲罐下超聲波液位計的安裝：

超聲波液位計使用說明（附圖）

圖3溝槽安裝示意圖

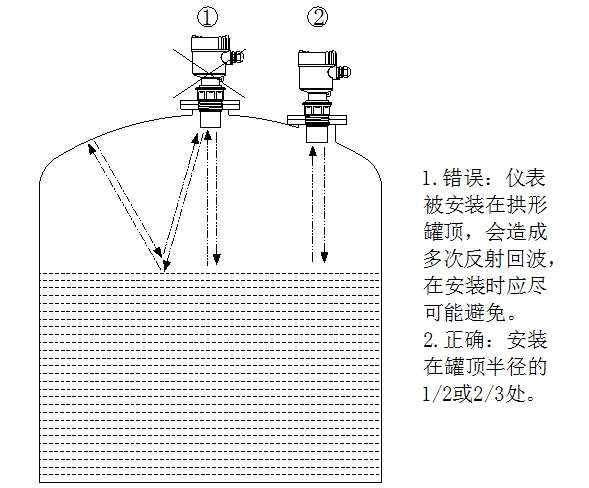

　?、诠靶喂薨惭b示意圖

　　拱形儲罐下超聲波液位計的安裝：

超聲波液位計使用說明（附圖）

圖4拱形罐安裝示意圖

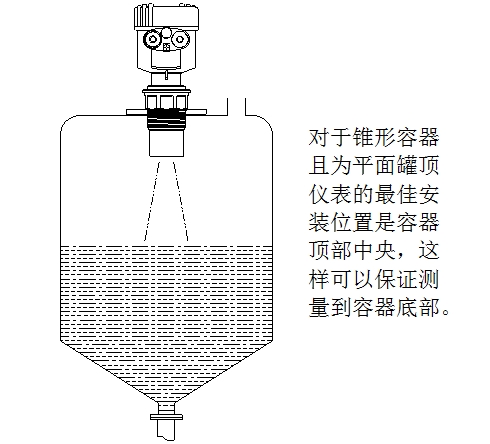

　　③錐形罐安裝示意圖

　　錐形儲罐下超聲波液位計的安裝：

超聲波液位計使用說明（附圖）

圖5錐形罐安裝示意圖

　　三、壓力/真空

　　由于過壓或負壓會對聲波速度產生影響，進而影響測量精度。所以一般來說，超聲波液位計主要適用于常壓環境，嚴重過壓或負壓均會導致超聲波液位計無法正常工作。
　　四、防潮

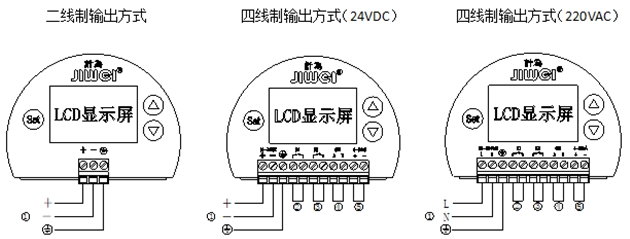

　　當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，為防止水或潮氣進入儀表，在將超聲波液位計接入電纜之前，應將電纜線彎曲并朝下引，如圖6所示。

超聲波液位計使用說明（附圖）
