音叉液位開關的常見規格尺寸（附圖）

2018-05-16

　　音叉液位開關廣泛應用于各種液位測量的場合，這是與其抗干擾能力強、測量精度高和安裝接線簡單等特點分不開的。作為一種常用的液位測量儀表，音叉液位開關的常見規格尺寸都有哪些呢？
　　下面以計為Ring-11音叉液位開關的常見規格尺寸附圖說明如下。
　　由于計為音叉液位開關通常采用螺紋和法蘭兩種過程連接方式，本文主要圍繞這兩種連接方式進行介紹。
　　一、螺紋連接方式下音叉液位開關的常見規格尺寸
音叉液位開關的常見規格尺寸（附圖）

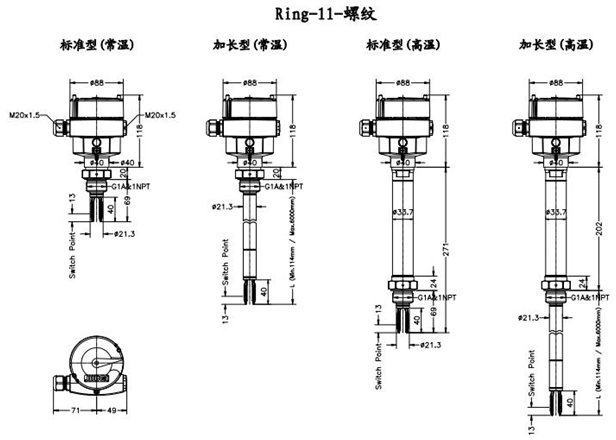

圖1 Ring-11螺紋連接音叉液位開關規格尺寸圖
　　1．上圖第一款產品為過程連接為螺紋的常溫標準型音叉液位開關
　　這種型號的音叉液位開關，其螺紋規格最小為G3/4"A或者3/4"NPT，常用的過程連接螺紋規格還有：G1"A或者1"NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150℃），罐體便于開孔攻牙的金屬儲罐中比較常用。
　　2．上圖第二款產品為過程連接為螺紋的常溫加長型音叉液位開關
　　這種型號的音叉液位開關，其螺紋規格與常溫標準型的一致，只是插入長度較長，插入長度6000mm內可為用戶定制，主要適用于壓力和溫度相對較低（小于150℃）的場合，一般頂裝和大管道液位開關選用此款。
　　3．上圖第三款產品為過程連接為螺紋的高溫標準型音叉液位開關
　　這種型號的音叉液位開關與第一款完全類似，只是應用環境溫度可以提高到250℃，詳細描述參見第一款產品。
　　4．上圖第四款產品為過程連接為螺紋的高溫加長型音叉液位開關
　　這種型號的音叉液位開關產品和第二款完全類似，只是應用環境溫度可以提高到250℃，詳細描述可參見第二款產品。
　　二、法蘭連接方式下音叉液位開關的常見規格尺寸
音叉液位開關的常見規格尺寸（附圖）

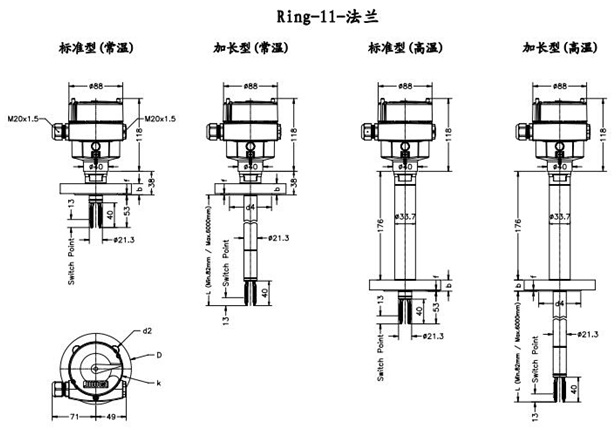

圖2 Ring-11法蘭連接音叉液位開關規格尺寸圖
　　圖2中四款產品和圖1中的四款產品一一對應，區別在于過程連接圖1均是螺紋連接，圖2四款產品過程連接均為法蘭連接，常用法蘭的規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，其它可以根據用戶需求定制，法蘭連接一般應用于壓力較大，不便于開孔攻牙的應用場合，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。
　　總的說來，過程連接為螺紋的音叉液位開關安裝較為方便，直接旋入螺紋固定即可，價格也比過程連接為法蘭的略便宜，標準型通常用于側裝和小管道場合。
　　以上就是有關“音叉液位開關的常見規格尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2018年5月16日發布）
