音叉料位開關接線的步驟和注意事項（附接線圖）

2018-03-11

　　音叉料位開關廣泛應用于石化、冶金、輕工、建材、環保等行業，實現對料位的上下限報警和控制。那么，音叉料位開關是怎么接線的呢？本文試著結合音叉料位開關的接線圖為大家簡要介紹如下：
　　一、接線步驟

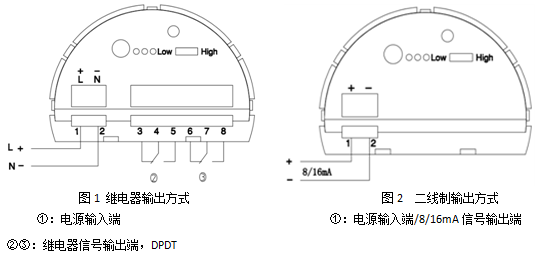

　　一般來講，音叉料位開關的接線應根據不同的輸出方式，按照音叉料位開關接線圖（見下圖）所示的方式并參照以下步驟進行安全接線。
　　(1)打開外殼蓋；
　　(2)松開電纜螺紋接頭上的鎖緊螺母；
　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
　　(4)將電纜穿過電纜螺紋接頭插入外殼中；
　　(5)用螺絲刀擰開接線端子；
　　(6)按照接線圖將芯線末端插入接線端子中；
　　(7)用螺絲刀擰緊接線端子；
　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
　　(10)擰上外殼蓋。
