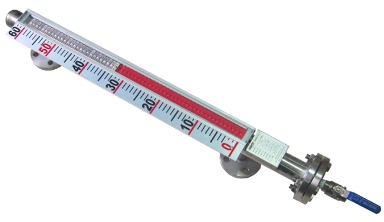

側裝磁翻板液位計如何正確安裝
2019-11-06
磁翻板液位計以側裝磁翻板液位計和頂裝磁翻板液位計為主，多用于各種塔、罐、槽、球型容器和鍋爐等設備的液位檢測。由于側裝磁翻板液位計較為常見，在工業應用中也最為常用，本文重點就側裝磁翻板液位計如何正確安裝介紹如下，希望對用戶更好地使用側裝磁翻板液位計有所幫助。
1．側裝磁翻板液位計在安裝時，應注意避開或遠離物料進出口的位置進行安裝，以避免物料流體局部區域的急速變化，從而影響液位測量的準確性。
2．側裝磁翻板液位計在安裝時，應注意將浮筒保持垂直安裝，以保證磁浮子能夠在浮筒內上下自如運動。
3．為便于將來維護時，檢修和清洗的方便，側裝磁翻板液位計與容器引管間還應安裝球閥。
4．安裝側裝磁翻板液位計，法蘭中心線垂直度<4‰，對超過一定長度（普通型＞3米、防腐型＞2米）的磁翻板液位計，需要考慮增加中間加固法蘭或耳攀作固定支撐。
5．在運輸過程中為了不使磁浮子損壞，一般在出廠前將磁浮子從液位計浮筒內取出。待側裝磁翻板液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入浮筒內，注意在安裝時，應將重端帶磁性一端向上，不能倒裝。
6．與磁翻板液位計配套的遠傳變送器與顯示儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
7．側裝磁翻板液位計在安裝完畢后，需要用磁鋼對翻片進行校正，使零位以下顯示紅色，零位以上顯示白色。
以上就是“側裝磁翻板液位計如何正確安裝”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
1．側裝磁翻板液位計在安裝時，應注意避開或遠離物料進出口的位置進行安裝，以避免物料流體局部區域的急速變化，從而影響液位測量的準確性。
2．側裝磁翻板液位計在安裝時，應注意將浮筒保持垂直安裝，以保證磁浮子能夠在浮筒內上下自如運動。
3．為便于將來維護時，檢修和清洗的方便，側裝磁翻板液位計與容器引管間還應安裝球閥。
4．安裝側裝磁翻板液位計，法蘭中心線垂直度<4‰，對超過一定長度（普通型＞3米、防腐型＞2米）的磁翻板液位計，需要考慮增加中間加固法蘭或耳攀作固定支撐。
5．在運輸過程中為了不使磁浮子損壞，一般在出廠前將磁浮子從液位計浮筒內取出。待側裝磁翻板液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入浮筒內，注意在安裝時，應將重端帶磁性一端向上，不能倒裝。
6．與磁翻板液位計配套的遠傳變送器與顯示儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
7．側裝磁翻板液位計在安裝完畢后，需要用磁鋼對翻片進行校正，使零位以下顯示紅色，零位以上顯示白色。
以上就是“側裝磁翻板液位計如何正確安裝”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年11月6日發布）
